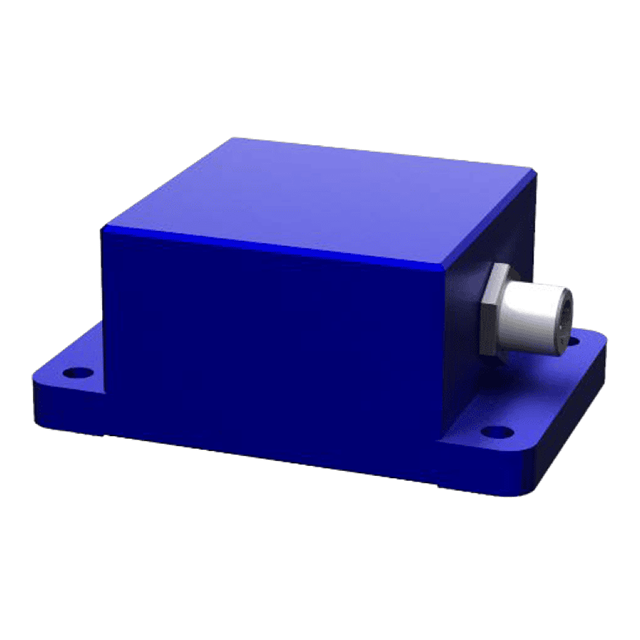

美國Jewell 875型迷你堅固傾角儀

更新時間:2026-01-24

瀏覽量:661

品牌：美國Jewell
型號：875型
描述：875型迷你“堅固傾角儀”將高精度與耐用性集于一身，采用小型化且經濟實惠的儀器封裝。該傾角儀運用微機電系統（MEMS）技術，測量精度高，幾乎不存在長期漂移問題，分辨率達0.05°。其輸出選項包括0.5...
資料下載

在線訂購
微信咨詢

QQ咨詢

在線客服

產品介紹

美國Jewell 875型迷你堅固傾角儀描述：

A875 數據表  C875 數據表  D875 數據表  輪廓圖

875型迷你“堅固傾角儀”將高精度與耐用性集于一身，采用小型化且經濟實惠的儀器封裝。該傾角儀運用微機電系統（MEMS）技術，測量精度高，幾乎不存在長期漂移問題，分辨率達0.05°。其輸出選項包括0.5 -4.5伏直流電（0.5-4.5Vdc）、4 -20毫安（4-20mA）以及數字RS-485接口。所有設備均達到IP67級防水標準，可為設備提供防塵防水保護，抵御惡劣環境影響。875型迷你“堅固傾角儀”適用于結構監測、角度測量與控制、平臺調平、測試與研究、原始設備制造（OEM）等諸多領域。

產品規格

A875: 0.5 - 4.5 伏直流電（VDC）

角度范圍（°）	±5	±15	±30
輸出電壓范圍（伏直流電）	0.5-4.5	0.5-4.5	0.5-4.5
滿量程輸出容差（%最大值）	±0.30	±0.30	±0.30
比例因子（伏/度）	0.4000 ±0.0012	0.1333 ±0.0004	0.0667 ±0.0002
比例因子溫度系數（百萬分比/攝氏度最大值）	±150	±150	±150
0°輸出（伏特，室溫下最大值）	2.5±0.03	2.5±0.03	2.5±0.03
0°輸出溫度系數（伏/攝氏度最大值）	±0.005	±0.005	±0.005
橫軸未對準度（°最大值）	±1	±1	±1
分辨率（°最大值）	0.05	0.05	0.05
閾值（°最大值）	0.002	0.002	0.002
非線性度（滿量程輸出容差%最大值）	2	2	2
不可重復性（°最大值）	0.002	0.002	0.002
帶寬（-3分貝，赫茲標稱值）	<1	<1	<1
啟動時間（秒，最大值）	5	5	5
響應時間（秒，最大值）	0.3	0.3	0.3

軸數	1或2
輸入電壓范圍（伏直流電最大值）	9至30
輸入電流（毫安 @24伏最大值）	15
輸出噪聲（伏均方根最大值）	0.006
輸出阻抗（歐姆標稱值）	10
工作溫度范圍（攝氏度）	-40至+85
存儲溫度范圍（攝氏度）	-50至+105
沖擊	500克，1毫秒，半正弦
密封	IP67

C875: 4-20mA

角度范圍（°）	±5	±15	±30
輸出范圍（毫安）	4-20	4-20	4-20
滿量程輸出容差（%最大值）	±0.5	±0.5	±0.5
比例因子（毫安/度）	1.600 ±0.008	0.533 ±0.003	0.267 ±0.002
比例因子溫度系數（百萬分比/攝氏度最大值）	100	100	100
0°輸出（毫安，室溫下最大值）	12.0 ±0.500	12.0 ±0.500	12.0 ±0.500
0°輸出溫度系數（伏/攝氏度最大值）	±0.02	±0.02	±0.02
橫軸未對準度（°最大值）	±1	±1	±1
分辨率（°最大值）	0.05	0.05	0.05
相對精度（°最大值）	0.10	0.15	0.27
非線性度（滿量程輸出容差%最大值）	2	2	2
不可重復性（°最大值）	0.05	0.05	0.05
帶寬（-3分貝，赫茲標稱值）	<1	<1	<1
啟動時間（秒，最大值）	2	2	2
響應時間（秒，最大值）	0.3	0.3	0.3

軸數	1或2
輸入電壓范圍（伏直流電最大值）	9至30
輸入電流（毫安 @24伏最大值）	35
輸出噪聲（伏均方根最大值）	0.03
工作溫度范圍（攝氏度）	-40至+85
存儲溫度范圍（攝氏度）	-50至+105
沖擊	500克，1毫秒，半正弦
密封	IP67

D875: 數字型

角度范圍（°）	±5	±15	±30
比例因子（°/°）	1.00 ±0.005	1.00 ±0.005	1.00 ±0.005
比例因子溫度系數（百萬分之一/°C 最大值）	±150	±150	±150
0° 輸出（伏特，室溫下最大值）	±0.300	±0.300	±0.300
0° 輸出溫度系數（伏特/°C 最大值）	0.008	0.008	0.008
橫向軸錯位（° 最大值）	±0.50	±0.50	±0.50
分辨率（° 最大值）	0.05	0.05	0.05
相對精度（° 最大值）	0.10	0.11	0.21
非線性度（滿量程百分比最大值）	0.20	0.20	0.20
不可重復性（° 最大值）	0.005	0.005	0.005
帶寬（-3dB，赫茲標稱值）	<1	<1	<1
啟動時間（秒，最大值）	5	5	5
響應時間（秒，最大值）	0.3	0.3	0.3

軸數	1 或 2
輸入電壓范圍（直流電壓最大值）	9 至 30
輸入電流（毫安 @24V 最大值）	<20
輸出噪聲（有效值電壓最大值）	0.006
工作溫度范圍（°C）	-40 至 +85
存儲溫度范圍（°C）	-50 至 +105
沖擊	500 g，1 毫秒，半正弦波
密封等級	IP67

重量	7.4 盎司
尺寸	1.81 × 2.05 × 1.4 英寸
應用	? 平臺調平/定位 ? 結構監測 ? 建筑監測 ? 工業機械定位 ? 弧形閘門測量與控制
